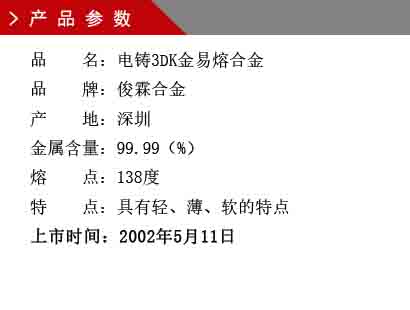

電鑄3DK金易熔合金

    俊霖電鑄3DK金易熔合金是要求相互關(guān)連，互為條件，缺一不可，是產(chǎn)品完整性和完美性的重要體現(xiàn)。
    第一、適用性；電鑄3DK金易熔合金的性能應(yīng)適用于電鑄、首飾、K金飾品、擺件等工藝品的易熔合金；
    第二、兼容性；電鑄3DK金易熔合金既可單獨(dú)用于焊接，又可單獨(dú)用于控制溫度，也能焊接與控溫同時(shí)并用，安全可靠。
    第三、達(dá)標(biāo)性；電鑄3DK金易熔合金質(zhì)量能達(dá)到國(guó)家相關(guān)標(biāo)準(zhǔn)要求，尤其是用于電鑄工藝品的飾品上面，熱敏配件，均需經(jīng)國(guó)家級(jí)檢測(cè)中心認(rèn)可方可配套提供。

    第四、競(jìng)爭(zhēng)性；電鑄3DK金易熔合金成本要低，質(zhì)優(yōu)價(jià)廉，具有市場(chǎng)競(jìng)爭(zhēng)力，既有可用性，又有可購(gòu)性，客戶買得起、用得好。

    第五、韌性好: 適合做項(xiàng)鏈，鑲石的產(chǎn)品。如下圖:

   （1）滿足造型復(fù)雜、花紋細(xì)致、鏤空雕刻、鑲嵌寶石等首飾加工工藝要求
   （2）具有輕、薄、軟的特點(diǎn),有效地降低K金飾品的重量與含量，為立體K金創(chuàng)造立體生動(dòng)的效果；便于用戶的佩戴，極大地降低了生產(chǎn)成本，有效提高產(chǎn)品的競(jìng)爭(zhēng)力，
   （3）焊接強(qiáng)度牢，焊成易熔靜態(tài)垂吊能承受50kg48小時(shí)不脫落，不斷裂；
   （4）致密性可靠，能承受一定的大氣壓沖擊，不變形、不泄露、不穿孔；
   （5）電鑄3D18K金易熔合金的性能既易熔、可塑，又可控溫、電鑄，對(duì)熔點(diǎn)有特別嚴(yán)格的要求，具有特定的不可替代性，是軟釬料品中之精品。
   （6）解決產(chǎn)品膠膜模型殘缺，明顯瑕疵，環(huán)扣斷裂等問(wèn)題



    1.適用于電鑄3D18K硬金、首飾、K金飾品、擺件等工藝品。
    2.適用于各種DIY手工串珠手鏈項(xiàng)鏈飾品



    將熔化后的低熔點(diǎn)合金倒入模具中，待該低熔點(diǎn)合金冷卻成型后，去除該低熔點(diǎn)合金外側(cè)的模具，得到由該低熔點(diǎn)合金構(gòu)成的坯體；
    在坯體的外表面上完整地電鑄上K金，使得在坯體的外表面覆蓋有K金層，得到飾品雛形；
    在飾品雛形的兩相對(duì)側(cè)上分別打上對(duì)流孔，且該對(duì)流孔貫穿所述K金層與該坯體相接；
    將打上對(duì)流孔后的飾品雛形進(jìn)行煲煮，并控制煲煮溫度高于該低熔點(diǎn)合金的熔點(diǎn)且低于該K金的熔點(diǎn)，待該低熔點(diǎn)合金熔化并從該對(duì)流孔中流出；
    在該低熔點(diǎn)合金流出到該飾品雛形之外后，用火漆對(duì)該飾品雛形表面上的對(duì)流孔進(jìn)行填封；
    對(duì)填封完對(duì)流孔后的飾品雛形進(jìn)行表面處理，得到飾品成品。
    進(jìn)一步，所述對(duì)填封完對(duì)流孔后的飾品雛形進(jìn)行表面處理包括：
    對(duì)填封完對(duì)流孔后的飾品雛形的表面依次進(jìn)行打磨，拋光和清洗。
    進(jìn)一步，所述在坯體的外表面上完整地電鑄上K金，使得在坯體的外表面覆蓋有K金層包括：
    在坯體的外表面上完整地電鍍上銅，使得在坯體的外表面覆蓋有銅層；再在銅層的外表面上完整地電鑄上K金，使所述銅層及其外表面的K金構(gòu)成K金層。
    進(jìn)一步，所述在坯體的外表面上完整地電鍍上銅之前包括：
    把坯體的外表面處理光滑。
    進(jìn)一步，所述用火漆對(duì)該飾品雛形表面上的對(duì)流孔進(jìn)行填封之前包括：
    將飾品雛形浸泡于酸性溶液中加熱至沸騰，去除飾品雛形內(nèi)部所殘留的低熔點(diǎn)合金。
    進(jìn)一步，所述低熔點(diǎn)合金為錫合金。
    進(jìn)一步，所述煲煮溫度為50-60度。
    K金飾品的電鑄加工使用能生產(chǎn)出中空的K金飾品。
